Befestigungszubehör für Noten- und Pultleuchten

Auf dieser Seite finden Sie unsere sep. lieferbaren Befestigungsteile, die teilw. schon bei den freistehenden Notenpultleuchten (Rossetten) im Lieferumfang enthalten sind.

Für die Befestigung am Orgelgehäuse, der Brustfüllung oder auf dem Deckel des freistehenden Spieltisches haben wir passende Rossetten und Befestigungseinsätze für sichtbare oder unsichtbare Befestigung der 8 mm dicken Halteröhrchen entwickelt. Waagerechte Befestigungen mit normalerweise geringer Ausladung des Leuchtenrohrs von bis zu 15 - 20 cm benötigen keine extra Rossette zur Stabilisierung. Ein direktes Einbohren des Halteröhrchens ins Holz und dort meistens eine unsichtbare Arretierung innerhalb des Gehäuses ist in unseren Augen die eleganteste Optik. Wenn innerhalb des Gehäuses keine sinnvolle Arretierung durch eine im rechten Winkel auf das Halteröhrchen drückende Madenschraube möglich ist, empfehlen wir unseren unsichtbaren Befestigungseinsatz aus Messing. Ist die Herstellung einer solchen Befestigung nur von außen möglich, weil im Innern kein Platz ist, empfehlen wir Ihnen unsere halbkugelförmigen sichtbaren Befestigungseinsätze. Diese wirken wie ein Halteknopf und können gänzlich von außen montiert werden.
Für waagrechte Ausladungen des Leuchtenrohrs von mehr als 20 - 25 cm empfehlen wir den Einsatz der Befestigungsrossette. Diese ist auch in den meisten Fällen sinnvoll bei der stehenden Befestigung der Leuchte auf dem Spieltisch. Diese sollte nur entfallen, wenn das senkrecht stehende Halteröhrchen in einen separat aufgesetzten Klotz mit mind. 40 mm Höhe eingebohrt werden kann. Nur so ist eine nötige Stabilität der zum Notenpult hin abgewinkelten Lampe möglich.

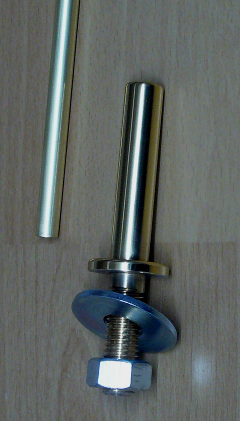

Rosette: Aus Messing gefertigt mit Gewindeschaft D=12 mm zur Befestigung mittels beigefügter Mutter. Aufnahmeschaft für das Halteröhrchen mit Außendurchmesser 13 mm und Minimadenschraube zur Fixierung des eingesteckten Halteröhrchens. Sichtbare Länge nach Einbau 65 mm.
Lieferbar in Messing poliert und farblos lackiert, Nickel matt und auf Anfrage in silbergrau oder schwarz einbrennlackiert.

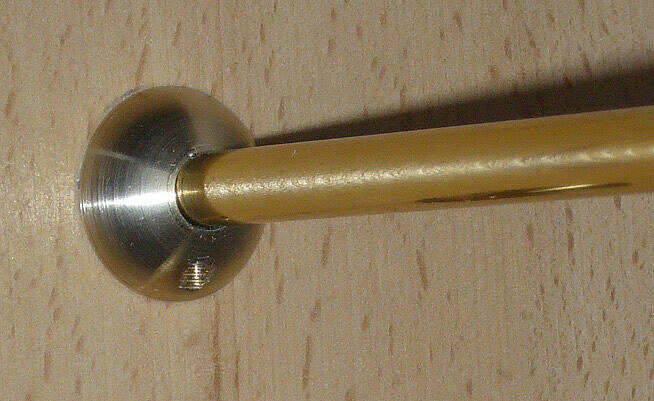

Befestigungseinsatz kugelig und sichtbar: Aus Messing gefertigt und farblos lackiert mit Madenschräubchen zur Fixierung des Halteröhrchens. Sichtbarer Durchmesser von ca. 25 mm und halbkugelige Erhebung von ca. 9 mm, mit Gewindeschaft D=12 mm/M12 ca. 10 mm lang zum Einbohren. Dieser Gewindeschaft eignet sich auch zum Einkleben in eine entsprechende Sacklochbohrung.

Befestigungseinsatz eckig für unsichtbarer Einbau: Aus 6kant-Messing gefertigt mit Schlüsselweite 24 mm und Madenschräubchen zur Fixierung des Halteröhrchens. Versehen mit 10 mm langem Gewindeschaft D=12 mm/M12 zum Einbohren. Dieser kann entweder in eine passende Bohrung eingedreht oder in eine entsprechende Sackbohrung eingeklebt werden. Sinnvoller Einsatz als unsichtbare Befestigung innerhalb, wenn keine direkte Fixierung des Halteröhrchen der Lampe über eine rechtwinklig auf diese drückende Madenschrauben möglich ist oder nicht gewünscht wird.

"Stiefel"-Befestigungsröhrchen: 350 mm lange Röhrchen in Messing poliert und farblos lackiert mit Außendurchmesser 12 mm und einseitig einer 50 mm tiefen 8-mm-Bohrung zum Einstecken der Standardbefestigungröhrchen unserer Lampen. Der Einsatz ist dort sinnvoll, wo eine höhere Stabilität für waagerecht aus dem Gehäuse ragende Lampen oder bei den gebogenenen Befestigungsröhrchen mit extra langer Ausladung (sh. folgende Beschreibung) benötigt wird. Diese Stiefelröhrchen sollten mind. 50 mm tief ins Holz eingebohrt und eingeklebt werden. Ein einseitges Kürzen der Röhrchen ist vor Ort jederzeit möglich.

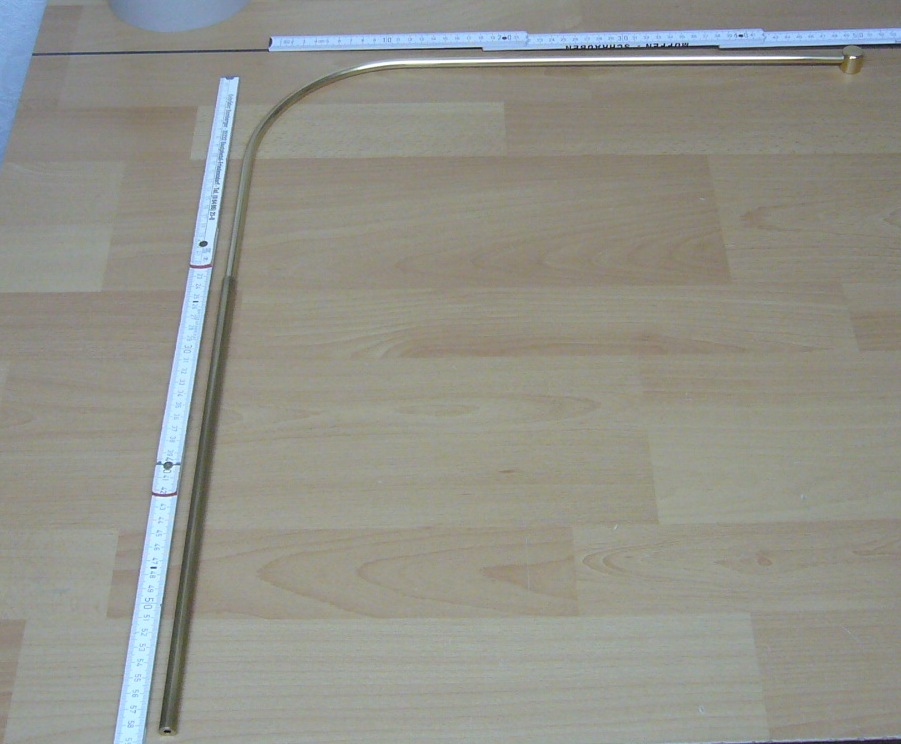

Extra große Ausladung für freistehende Spieltische mit zurückklappbaren Deckeln. Für diese Situation bieten wir Ihnen als Zubehör gegen Aufpreis unsere winklig 90 Grad gebogenen Befestigungsröhrchen mit einer Ausladung von 600 mm an. Meistens kann dann die Rosette oder zumindest das senkrechte Befestigungsröhrchen ganz hinten auf dem Spieltischdeckel befestigt werden. Mit der max. Lampenhöhe von ca. 50 cm kann der klappbare Deckel unterhalb der Lampe bewegt werden. Weitere Infos und Bestellmöglichkeit durch Klick auf lange Befestigungsröhrchen, ganz unten als Aufpreis bestellbar.

Lieferung über den Fachhandel!

Bitte beachten Sie, daß unsere Notenpultleuchten und dessen Befestigungsmaterial einen gewissen Montageaufwand benötigen. Weiter weisen wir darauf hin, daß der Beleuchtungsstab nicht zu hoch über dem Notenpult angeordnet sein sollte, da trotz drehbarem Blendrohr dann evtl. Blendgefahr besteht.

Dem Fachhandel gewähren wir einen üblichen Rabatt auf die unten ausgewiesenen Preise. Dieser ist allerdings nur ein Ausgleich für die üblichen Beschaffungskosten. Die aufwändige Montage wird von den Fachbetrieben nach Aufwand abgerechnet.



Produktvarianten
Art.-Nr.
Preis (netto)
Preis (brutto)
Anzahl
Befestigungsrosette aus MS pol. mit farbl. Lacküberzug - Stückpreis -
B5320M
38,90 €
46,29 €
Befestigungsrosette mit Oberfläche Nickel matt - Stückpreis -
B5320N
34,80 €
41,41 €
Zubehör Rosette für Lampenbef. silbergrau lackiert - Stückpreis -
B5320
29,50 €
35,11 €
Paar (2 St.) kugeliger Einsatz für sichtbare Befestigung aus Messing farblos lackiert
B5325
29,90 €
35,58 €
Paar (2 St.) Einsatz für unsichtbare Befestigung aus Messing
B5321
11,80 €
14,04 €
Paar "Stiefel"-Befestigungsröhrchen 350 mm lang AD 12 mm Messing poliert und farbl. lack.
B5365
69,30 €
82,47 €
Aufpreis für winklig gebogene Ärmchen für 600 mm Ausladung in Messing farbl. lackiert - Paarpreis -
B5360
38,50 €
45,82 €
Halbkugel-Befestigungsteil aus Messing farblos lackiert
B53251
15,80 €
18,80 €
